『3DGear-i』はSolidWorksにアドインしたインボリュート歯車設計ツール

3DGear-i Ver3.0New

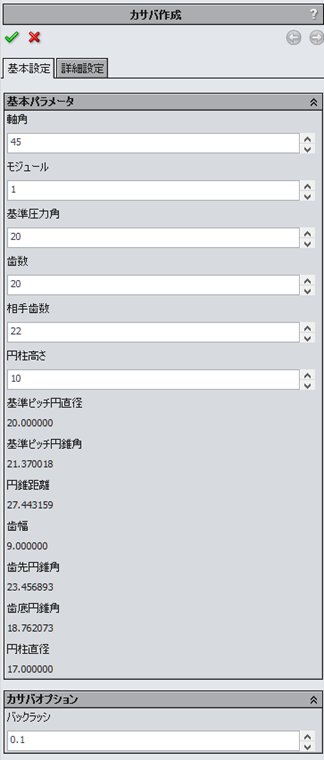

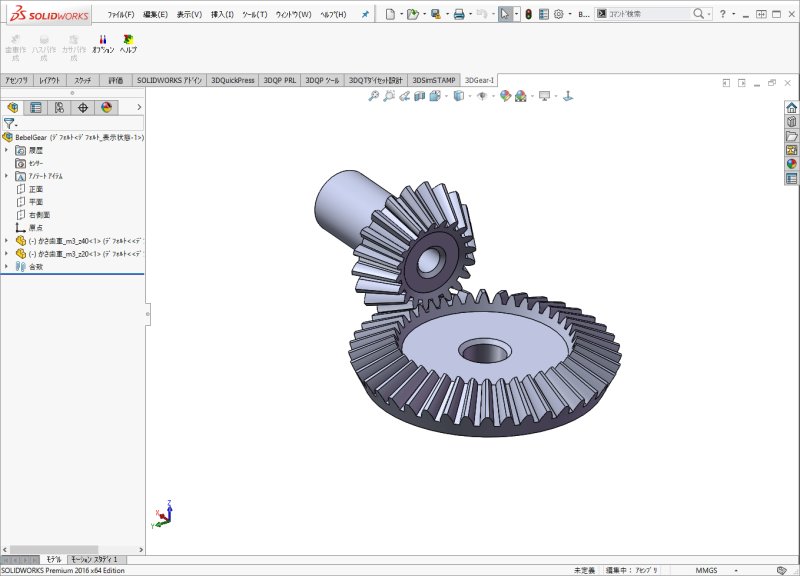

カサバ歯車に対応しました。パラメータの入力だけで簡単にカサバ歯車を作成します。
ハスバ歯車 パラメータ1

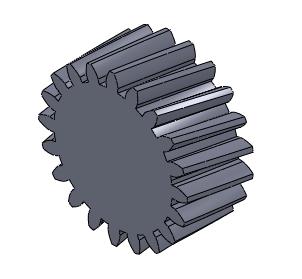

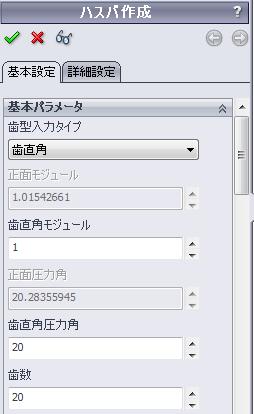

V2 ハスバ歯車に対応しました。パラメータの入力だけで簡単にハスバ歯車を作成します。
ハスバ歯車 パラメータ1 パラメータ2

3DGear-iとは?

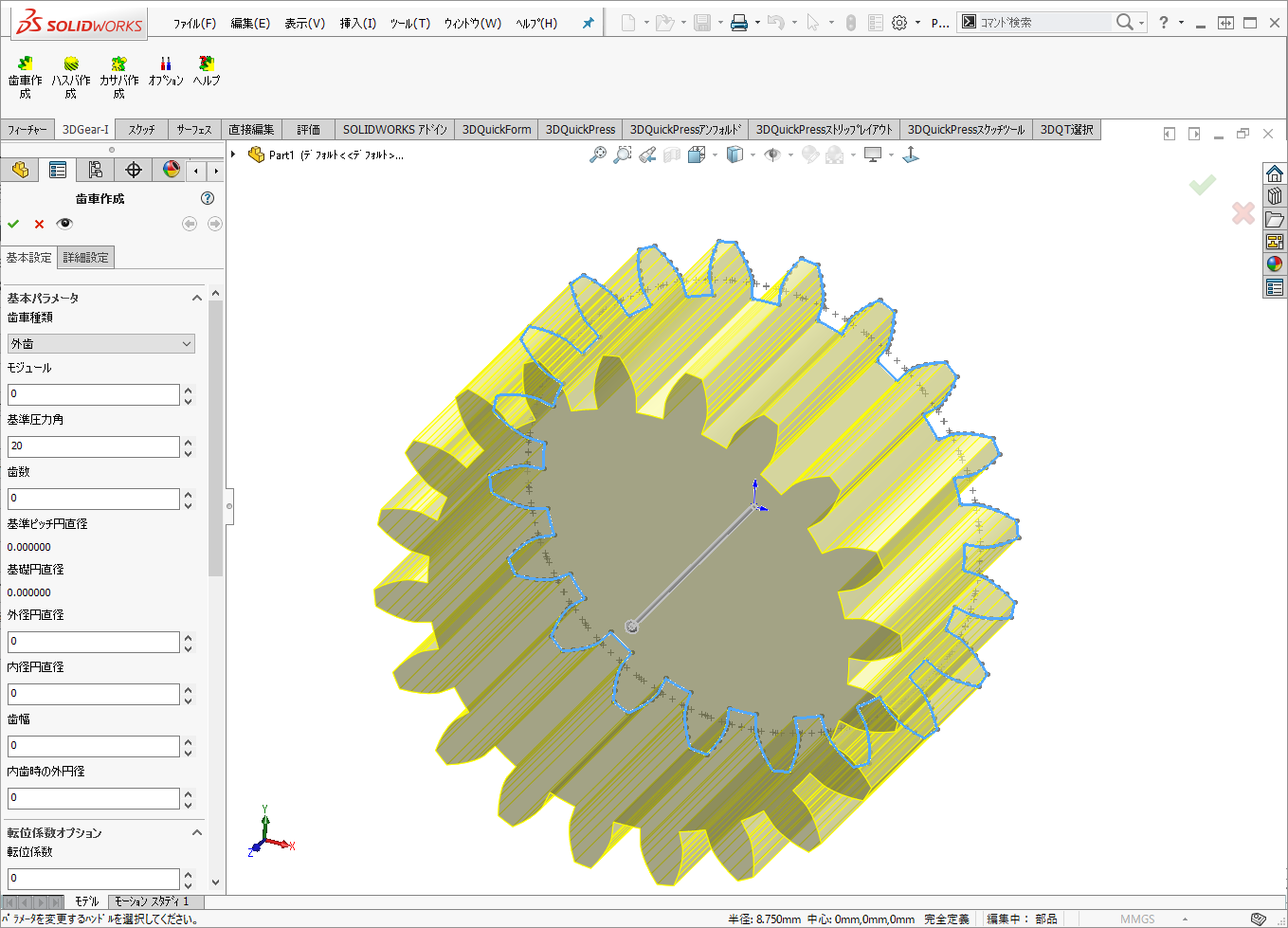

「SolidWorks」上でインボリュート歯車を作成します。
諸元表からパラメータ値を入力すれば良く、操作も簡単です。

メニュー

特徴

  • パラメータ入力だけで、精度の高いインボリュート形状を作成可能です
  • トレランス設定で精度を自由に設定できます
  • インボリュート曲線部を円弧、ポリライン、スプラインの3種から選べます
  • 歯先円、歯底円等のサイズ変更で規定外の歯車作成もできます
  • 歯先、歯底の微小フィレットが指定できます
  • またぎ歯厚による設定も可能です
  • 歯数最小値は2~最大歯数は無制限です
  • ユーザー要望によりカスタマイズも可能です
3DGear-i for SolidWorks

スペック

  • -歯車作成機能-
    • 円弧補間
      →インボリュート曲線補間
    • トレランスの定義
      →精度範囲設定
    • 転移係数オプション
      →またぎ歯厚、オーバーピン径など
  • 対応できる歯車について
    • 外歯、内歯車対応
    • 二歯から歯車作成可能
    • 欠け歯対応
    • 高歯、低歯対応
      →歯先円直径、歯底円直径の変更
    • トロコイド曲線対応
      →遊星歯車など
  • SolidWorks対応について
    • 英語版あり
      →inch規格は未対応
    • モデリングの自由度
      →スケッチでの編集が可能
      →作成した歯車のフィーチャー編集が可能
      →作成した歯車の諸元値の変更が可能
    • SOLIDWORKS最新版に対応
      →サポートページを参照してください
    • 歯車の用語解説あり
