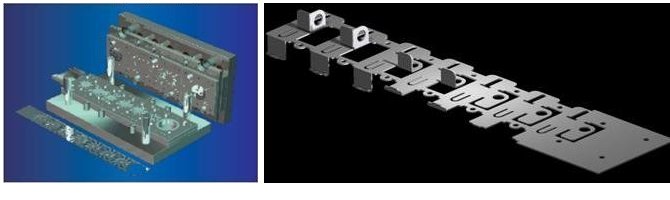

「3DQuickPress」は順送プレス金型設計のためのSolidWorksアドインです。3Dソリッドモデルを使って、3Dストリップレイアウトを迅速簡単に作成できます。

ブランク展開

アンフォールド機能は、優れたフィーチャー認識技術をベースに開発されており、設計者を強力にサポートします。
SolidWorksで作成したシートメタルパーツはもとより、インポートされたデータも扱うことが可能です。
アンフォールド時のスプリングバックやベンド・アロワンス等のデータを蓄積、再利用することができるので、設計者の貴重な時間を節減することができます。

ストリップレイアウト設計

ストリップレイアウト・マネージャは、カット、ベンド、成形などのフィーチャーをドラッグ・アンド・ドロップ操作で、レイアウトの変更を直感的に行うことができます。
変更結果はグラフィックス画面のストリップレイアウトに即時、反映されるので、確認もスムーズで迅速にストリップレイアウトを完成させることができます。

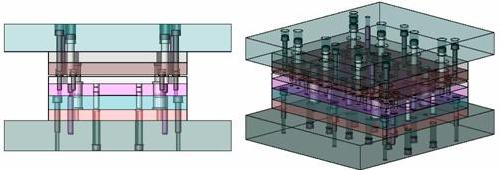

金型構造設計

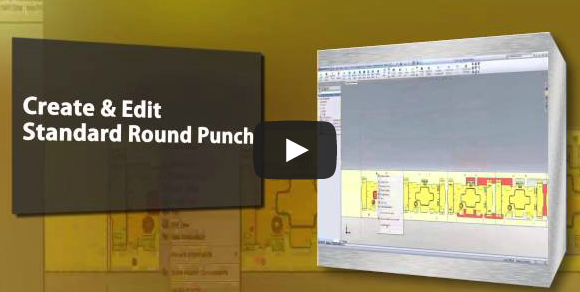

3DQuickPressはストリップレイアウト設計で定義されたパンチを全て自動的に作成します。
PRL(プロダクション・レディ・ライブラリ)は設計者がホームメイド部品をダイセット構造に挿入する操作をサポートします。
また、PRLを蓄積し再利用することが可能なので、設計効率の向上に役立ちます。
